氫燃料電池雙極板瑕疵檢測方案

2021-12-01 10:53

氫燃料汽車是我國新能源汽車發展的主要技術路徑之一。它在一定程度上,避免了純電車的充電短板,成為與鋰電池汽車互補的產業方向,更因其續航力強、噪音低、零排放等優勢,被認為是新能源汽車發展的“終極目標”。而且氫燃料電池雙極板起著很重要的作用,那么我們今天就來說說氫燃料電池雙極板瑕疵檢測方案


【檢測需求】

1.設備總體需求

1.1 設備總體

該設備為多缺陷識別設備,可以實現產品在設備中自動上料,自動傳輸,連續識別,分流,自動下料等功能。

1.2 產品尺寸

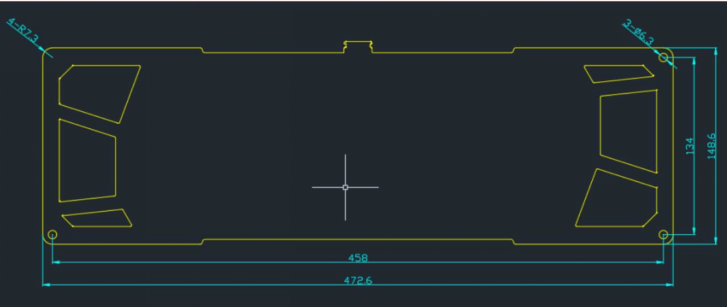

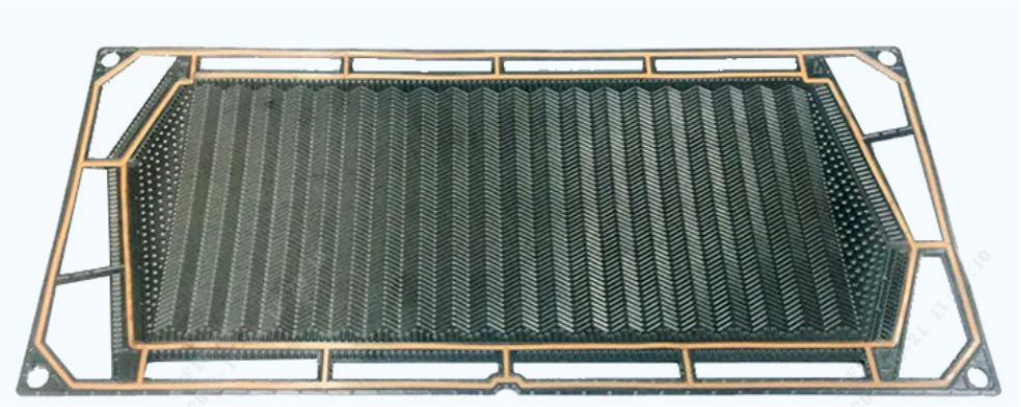

產品為矩形不銹鋼片,具體形狀長 500 mm,寬 160 mm,厚度 1.5mm。兩片單板焊接在一起,中間有空腔;要求產品雙面檢測。主要產品的二維圖紙尺寸如圖 1 所示


2、檢測精度

1)識別精度0.1mm

2)識別速度<20s/片

3)識別準確度>90%

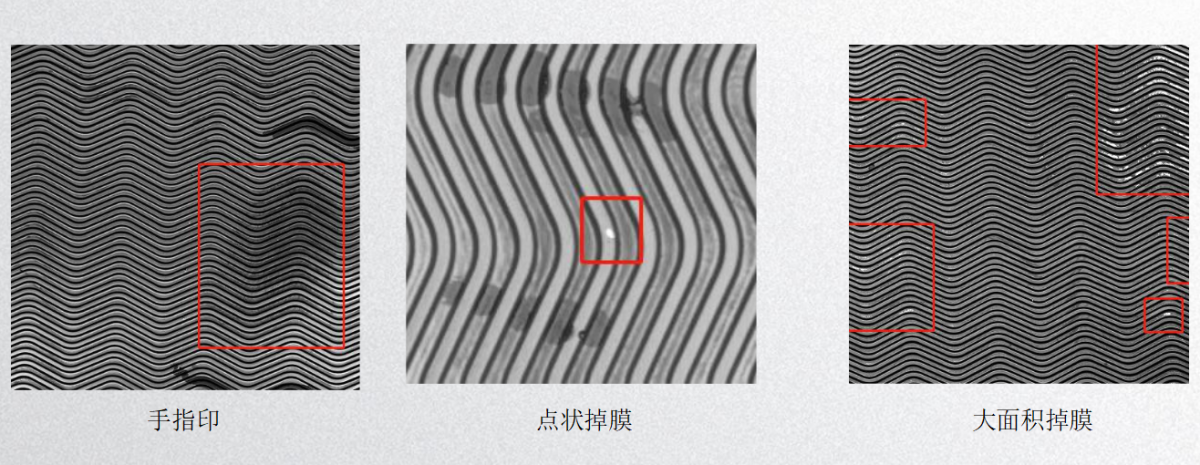

3、檢測缺陷類型

缺陷識別(劃傷,點狀掉膜,臟污)


4 總體方案

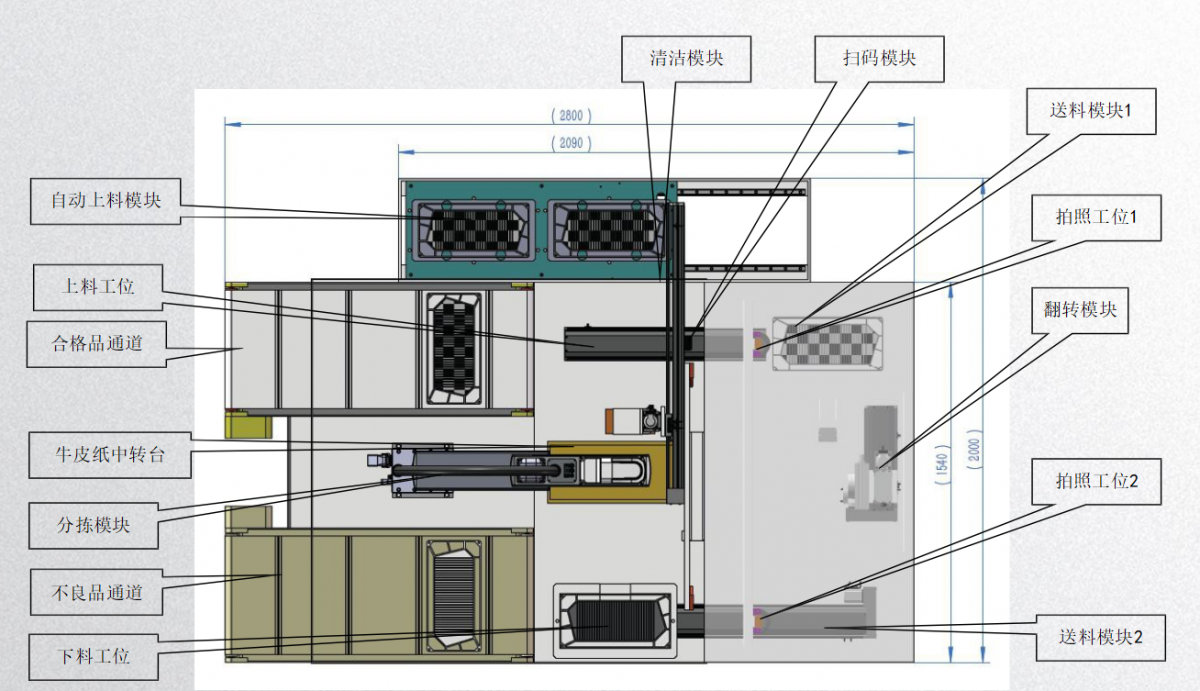

4.1 設備總體方案

缺陷識別系統設計方案。

設備主要包括:上料工位,傳輸系統,檢測識別系統,篩選分流系統,復判系統,下料工位。

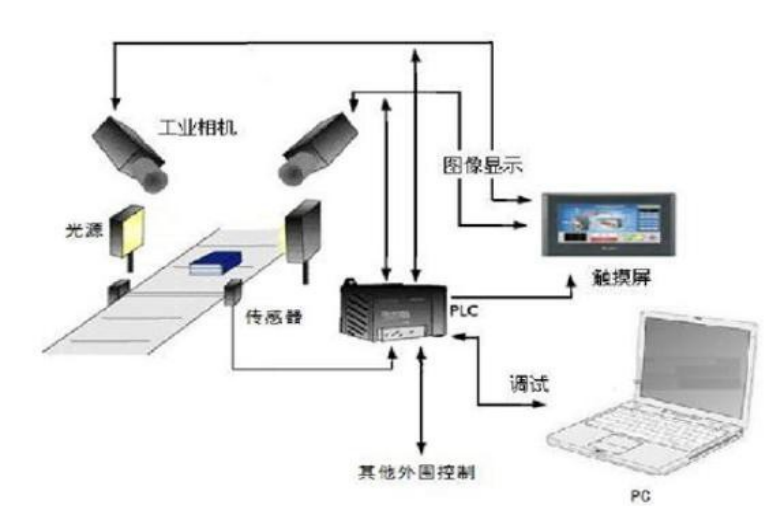

5、機器視覺檢測原理及方法

相機對雙極板正反面拍照后,將圖片存入工控機,專業視覺 軟件分析圖片,并輸出結果。

視覺檢測軟件是由專門針對雙極板瑕疵檢測的算法程序和人 機交互控制程序程序組成,此次雙極板瑕疵檢測程序的核心 是智能深度學習算法,通過對一定數量和特征的瑕疵圖片學 習,生產成瑕疵特征庫,通過對比特征數據庫判別雙極板的 瑕疵數量及大小,對比事先設定的合格品判定規則,得出雙 極板是否合格的結果。

視覺檢測軟件將計算結果顯示到交互界面上,同時配合執行 元件自動化完成設定的篩選功能。

微信截圖_20211201104717.png機器視覺檢測原理及方法
